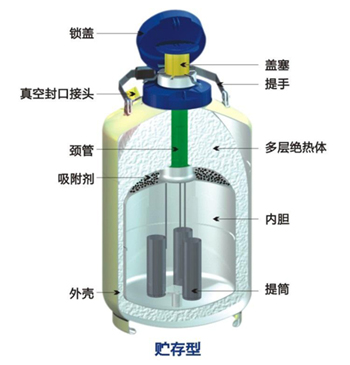

液氮罐的構造
液氮罐是由不銹鋼制成的雙層壁真空jue熱容器, 根據其容量, 有大、中、小多種型號, 其結構、作用基本相同。
1.1 罐壁 , 由內外兩層構成, 中間空隙部分稱為夾層, 是高真空的空間,內裝jue熱材料(如玻璃強化塑料, 其作用是隔jue外熱傳入, 增加罐的保冷性能)和吸附劑(如活性炭, 可吸附漏入真空層的少量氣體, 保證其真空度)。 外層(外殼)有罐口、手柄和真空排氣口。
1.2 罐頸 , 連接罐壁內外層, 其上端罐口有分度圈, 用以固定提筒手柄。
罐頸是用高熱阻材料所制(如玻璃鋼),具有斷jue外熱傳入內腔的作用。
1.3 內槽 , 是貯存液氮的空間, 下部有底座, 具有固定提筒下部的作用。
1.4 罐蓋, 由jue熱性能良好的塑料制成, 具有防止液氮大量蒸發和固定提筒手柄的作用。
1.5 提筒 , 放置于罐內, 用于放置精液, 其大小數量, 根據罐型而定。
